盘点 EDA/PCB 常用软件现状

前言

从业电子硬件二十多年，现在也老眼昏花了，0402 的焊接基本看得见了，4 层板还能凑合能画一下，复杂的电路根本干不了了，岁月不饶人啊。
第一个会用的 EDA 软件是 Protel 99 SE，记得当时应该是 Protel 公司对高校免费授权，所以我们都学了这个，工作后记得第一块电源板就是 Protel 画的。
后来发现深圳的很多中小型公司都用的是 PADS，我就转到了 PADS，很多年一直都用 PADS 画原理图 PCB 板。期间在中兴和华为也学了 Cadence，但我只学会了用 OrCAD 画原理图，因为他们都有专门的 Layout 工程师，当然板也是太复杂了。
二十多年过去了，这几大软件现状如何？

龙头 Cadence

Cadence 在 PCB 设计领域一直都是龙头，大型企业的 EDA 工具必须是 Cadence。对于复杂的电路设计，Cadence 应该是最合适的设计软件。
而且，这么多年过去，Cadence 的地位一直无人撼动。
Cadence 的原理图设计 OrCAD 还是比较容易上手的，很快能学会，易用性也好。Allegro 学习曲线就比较陡了，我曾经学过一段时间，但是后来工作接触的板都没那么复杂，用 PADS 画起来更快一点。而复杂的板也不用我画，所以至今不会，以后应该也不会了。

老二 Altium Designer

Altium Designer 我为什么排老二，因为绝大多数高校都教的是 Altium Designer，上手和易用性都很不错，有很好的群众基础。
Altium Designer 给我的印象就是吃配置，大约十年前用过一段时间，有时候反应慢了一些，基本没用过 3D 功能。当然这也不是大问题，最大的问题是公司会被律师发函，打电话。大大小小的公司我也见过很多了，真没有遇见过哪一家是买了 Altium Designer 的授权的。一般中小公司真要用就电脑不联网，大公司不会用。
所以，2024 年 Altium Designer 卖给了日本瑞萨电子，有什么变换呢？Altium Designer 25.8 是最后一个版本，后面就没有了，变成 Altium Agile 26 了。

并列老二 PADS

PADS 来自于美国公司 Mentor Graphics，2017 年被西门子收购了，后来就没有 Mentor 了，变成了 Siemens EDA。2024 年 1 月，成都派兹互连独家收购西门子 EDA 的 PADS Standard 和 PADS Standard Plus 软件的源代码及中国区业务，而且派兹互连对软件源代码拥有永久开发权。
PADS 是我使用最久的 PCB 设计软件，从 04 年开始学，至今二十多年了，当然很大一部分时间都是用的破解版，只有某一家公司要上市才买了授权。很大一部分原因也是因为 PADS 很少发律师函，打电话，我也是今年才第一次接到电话。
PADS 在珠三角用的非常多，我觉得应该是以前港台企业带来的，那时候他们都是方案商。当然也是因为上手容易，学起来快，消费类电子的板基本上都能胜任，又没人发律师函，中小型企业非常适用。
SailWind 3.0 发布了，加了 AI，自动化走线，布局好像都有改善，可以免费试用不过我不想试了。

国产新秀立创 EDA

也就是 EasyEDA)。说是新秀，其实也开发很多年了，有安装版也有 web 版，用 EasyEDA 软件画板每个月可以在嘉立创免费打样两次。立创商城也和 EasyEDA 的库融合到了一起，库和 bom 还是非常方便的。
立创还有开源硬件平台，也很热闹，再加上嘉立创搞的结构加工，SMT，基本上实现了一条龙。采购元器件，PCB 打样非常快。
我安装了 EasyEDA 专业版，能用，但总感觉差点意思，无论是原理图还是 PCB，效率不够高，菜单界面，快捷键等，总是觉得速度上不来，PADS 三天可以搞定的，EasyEDA 我画了一周还不行。当然你可以说是我 PADS 用习惯了，但我后面试用了 KiCad，同样是从头学，边搜索边画，KiCad 的易用性，成熟度还是更高一些。
所以，我说：

开源王者 KiCad

KiCad 是款全平台的开源 EDA 软件：https://gitlab.com/kicad/code/kicad。大概十年前我也试用过 KiCad，当时的感觉只能说凑合，很快就卸载了，继续 PADS。
现在 KiCad 已经是 9.0 了，上周边学边画了两块板，已经很不错了，完全满足了我目前的需求。
这个公司开源了很多板，全都是用的 KiCad：https://github.com/antmicro/dc-scm-osm-l-carrier-card，看得出来，一般公司使用 KiCad 完全没有问题了。
我来简单介绍一下吧，建一个工程：
Project

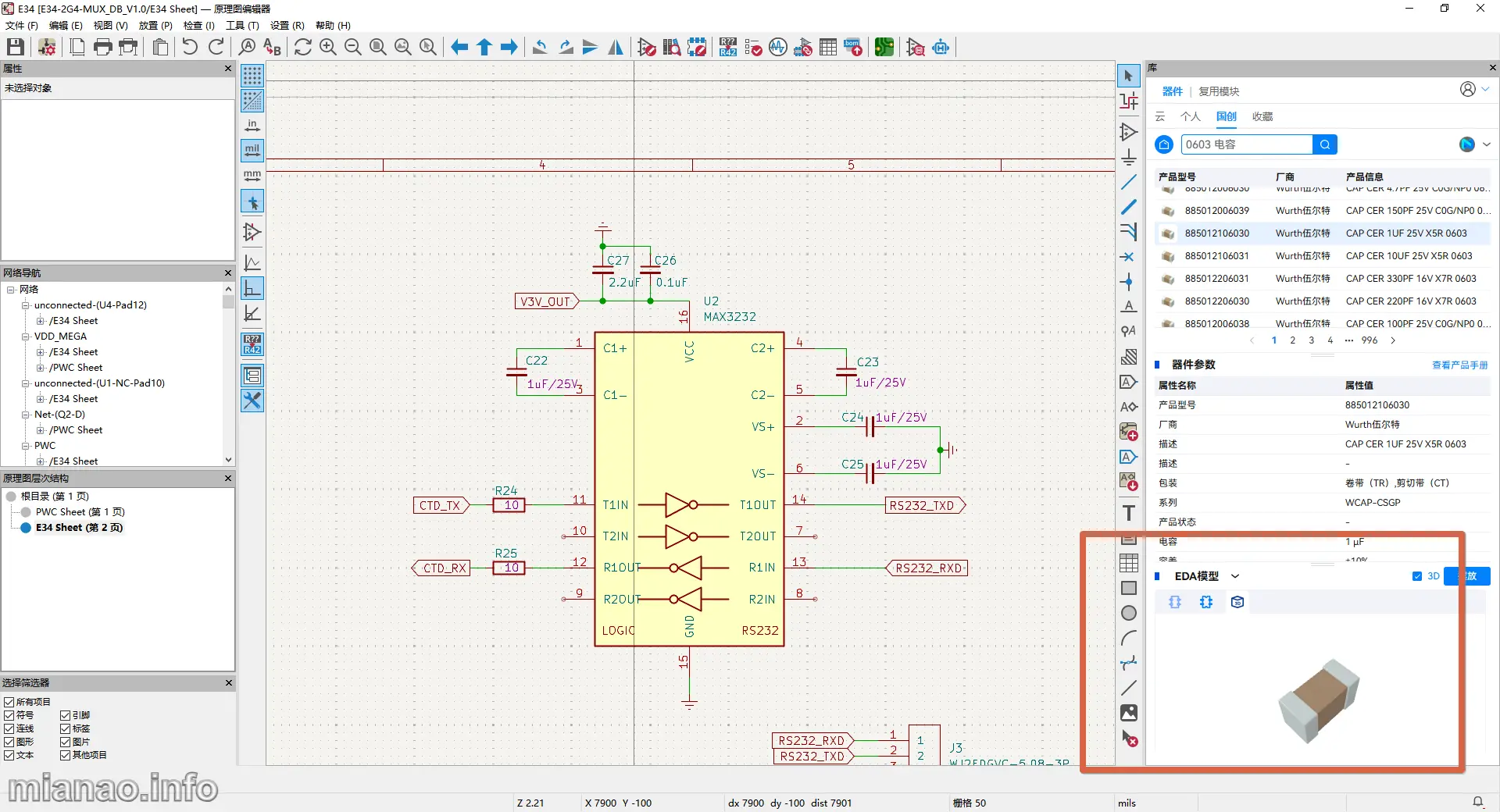

打开原理图：
SCH

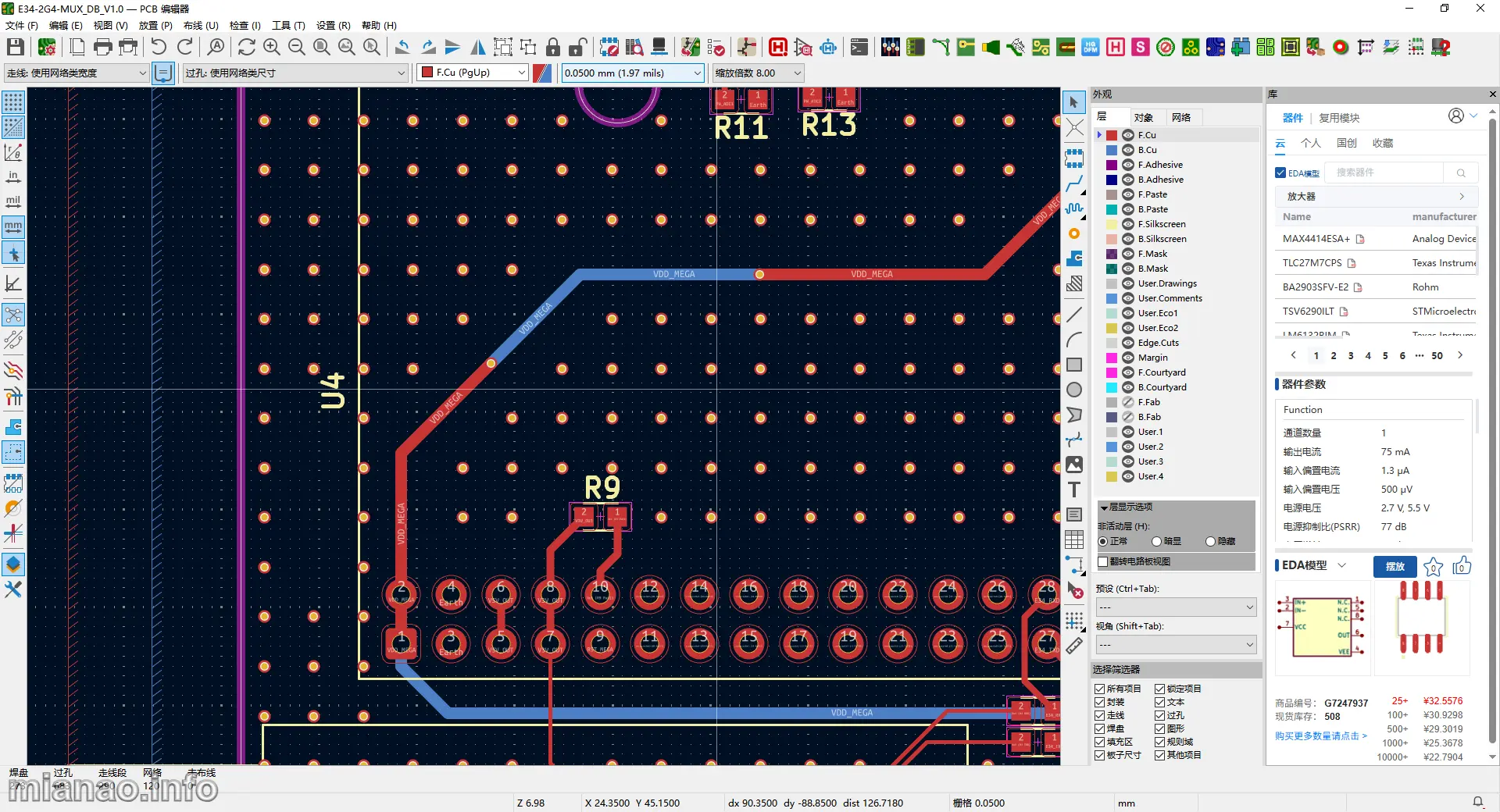

F8 更新元件到 PCB：
PCB

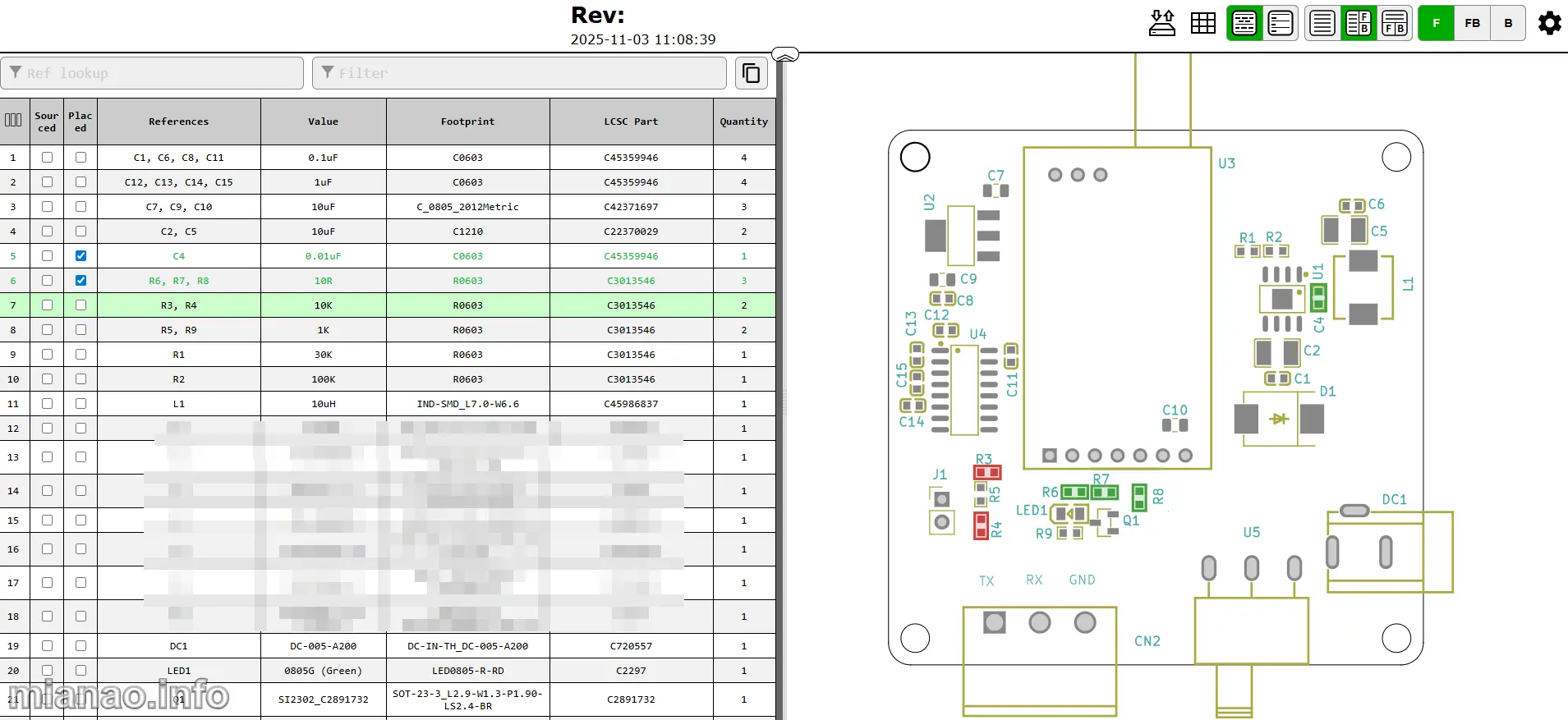

KiCad 的插件，库都很多，比如这个 BOM 插件，我非常喜欢，自己焊接调试时非常好用：
bom

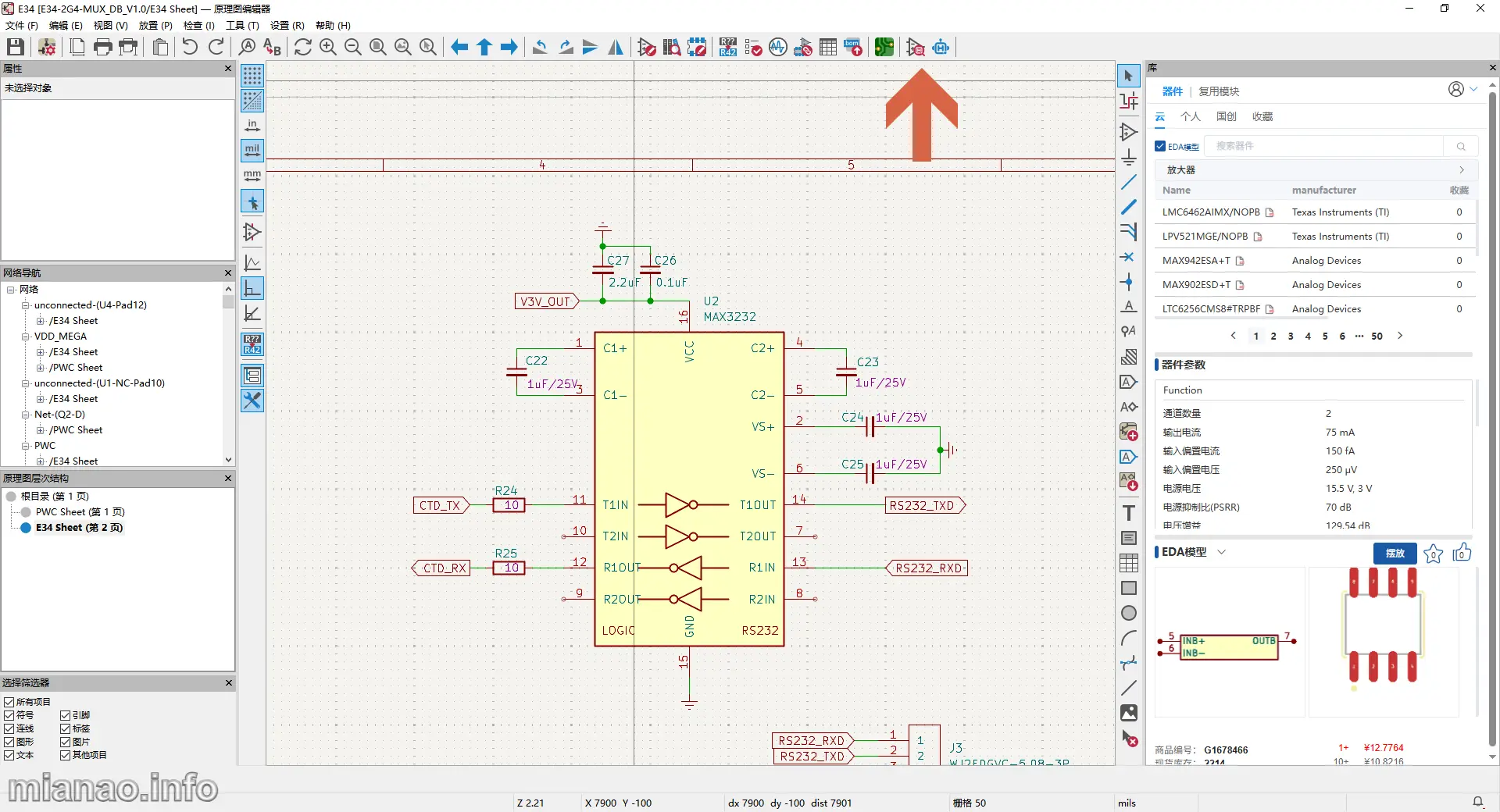

在搜索的过程中，我发现华强 PCB 也就是现在的华秋，基于 KiCad 发布了一个华秋板，主要加了华秋的库和 AI。
HQPCB

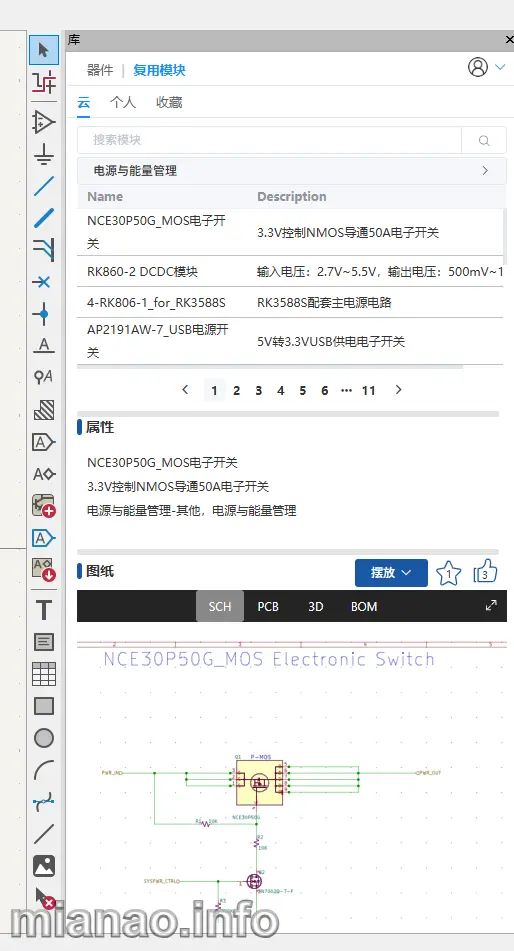

库里还有做好的复用模块，不过用起来还得自己好好检查一下，比如图里第一个就应该是 PMOS。
MUX

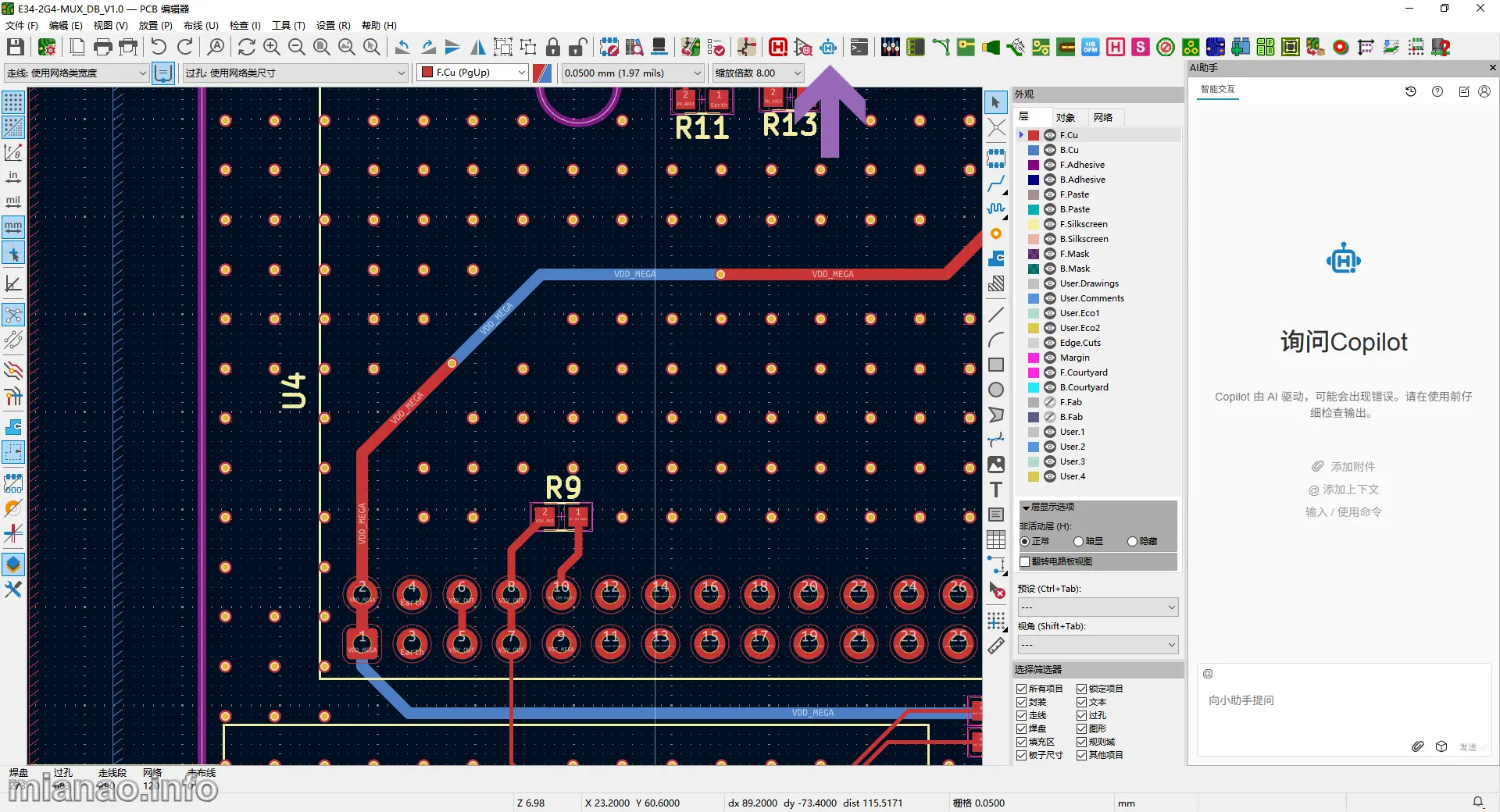

AI 问答我感觉不咋的，但可以直接发图画封装，这就很快了。

KiCon Asia 2025 大会即将在深圳举办了，合作方就是华秋，看来这两年 KiCad 变化这么大，背后还是有一些企业在出力的。
于是，我也捐了五十块钱。
