变废为宝-将淘汰的PC电源改装成直流稳压源
上次更新电脑换成了 AMD 平台后,PC 电源接口不够用了,插不上显卡,只能淘汰了。看了一下,一个是 2013 年购买的,一个 14 年购买,长城的电源质量确实还可以,都能用,就是接头用不上新显卡了。
几个电源放在那里占地方不说,也不知道能干嘛,丢吧又好好的舍不得。偶尔刷到了淘宝上的直流稳压源模块,灵机一动,这不正好拿电脑电源来改吗?
淘宝关键词:可调直流稳压电源模块,SK90,SK120,SK150;4mm香蕉插座接线柱。
我图便宜,买的升降压可调直流稳压电源模块是黑白屏 SK150Pro,功率 150W,加上两个接线柱,一共 70 元。
下图 SK150C 更好看哈,但贵了十几块钱。
硬件参数
- 产品名称:数控直流升降压电源
- 产品型号:ZK-SK150Pro
- 输入电压:7-36.00V
- 输出电压:0.5-40.00V
- 输出电流:0-8.000A
- 输出电压精度:±0.3% +3个字(可校准)
- 输出功率:150W
- 输出电流精度:±0.5% +3个字(可校准)
- 电压分辨率:0.01V
- 电流分辨率:0.001A
- 数据组存储:11组 硅胶按键:5个
- 屏幕尺寸:1.8寸
- 蜂鸣器:有
- 转换效率:88%左右
- 软启动:有
- 产品尺寸:83x48x48mm(高度不含旋转编码器)
- 产品重量:净重112g,含包装重132g
- 输入防反接: 有
- 输出防倒灌: 有
- 输入欠压保护(LUP):6.0-40V可调,出厂默认值6.0V
- 输出过压保护(OUP):0.5-42V可调,出厂默认值42V
- 输出过流保护(OCP):0.001-8.2A可调 ,出厂默认值8.2A
- 输出过功率保护(OPP):0.1-180W可调,出厂默认值160W
- 过温保护(OTP):30-150℃可调,出厂默认值100℃
- 超时保护(OHP): 1分钟-99小时59分钟,出厂默认关闭
- 超容量保护(OAH): 0.001-9999Ah,出厂默认关闭
- 超能量保护(OPH):0.001-4000KWh,出厂默认关闭
产品说明书:链接:https://pan.quark.cn/s/a023f8d13edf 提取码:AX8x
Windows 客户端:http://www.qingdaowuzhi.cn/uppercomdownload/Wuzhi_Link.exe
改装

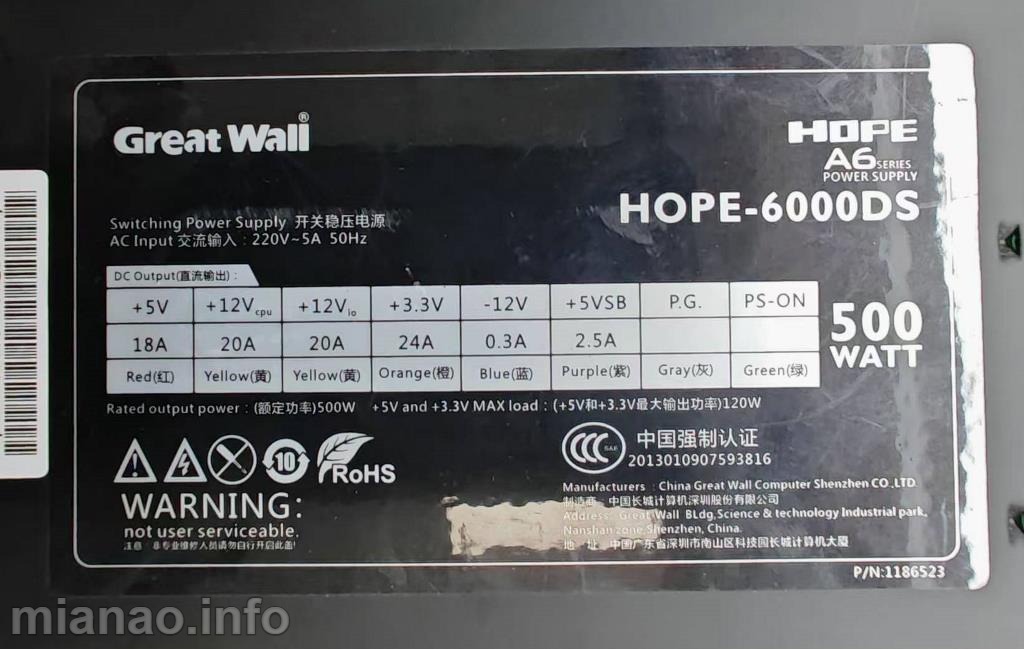

电源铭牌:
可以看到我这个电源 12V 输出功率是足够的,其他的输出电压用不上就直接剪掉了。

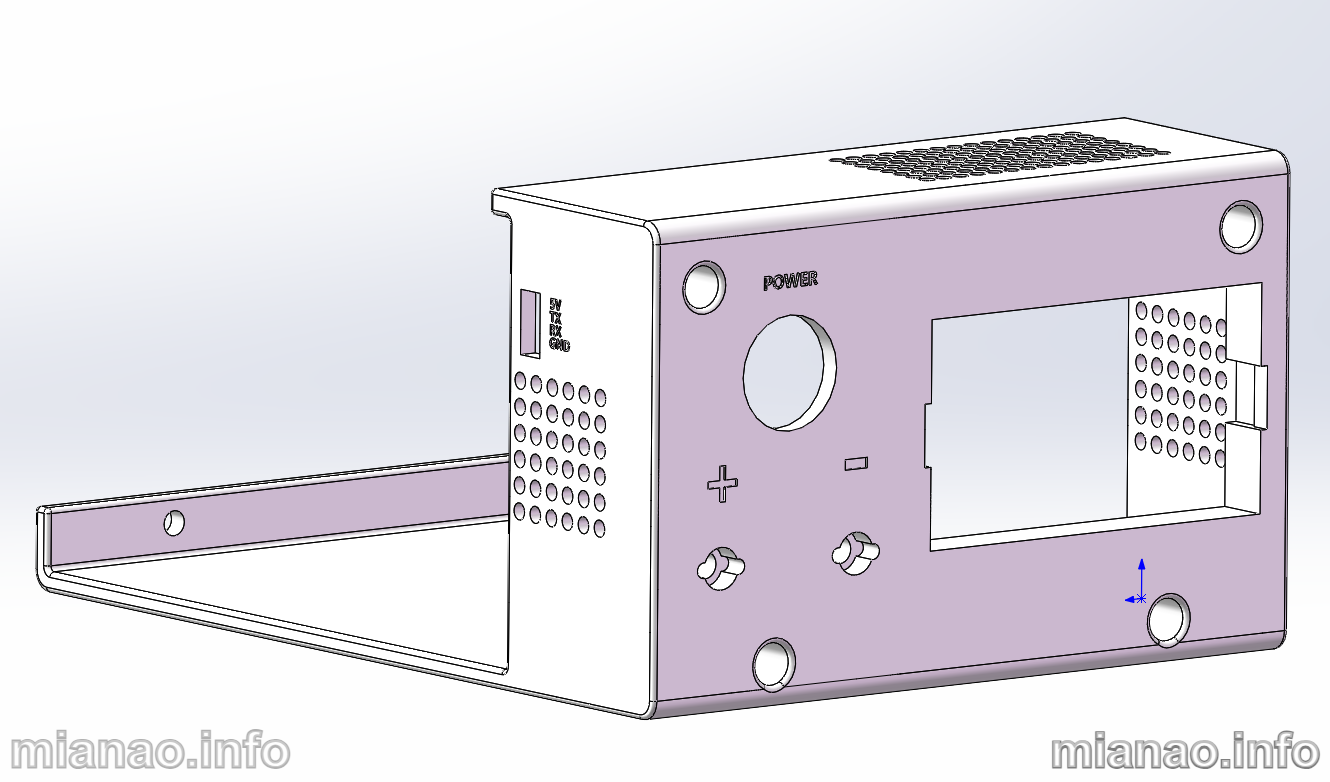

根据电源尺寸设计外壳,3D 打印设计文件如下,根据需要下载了修改,本设计由 SOLIDWORKS 赞助:
链接:https://pan.quark.cn/s/e610510671cb 提取码:BuUk

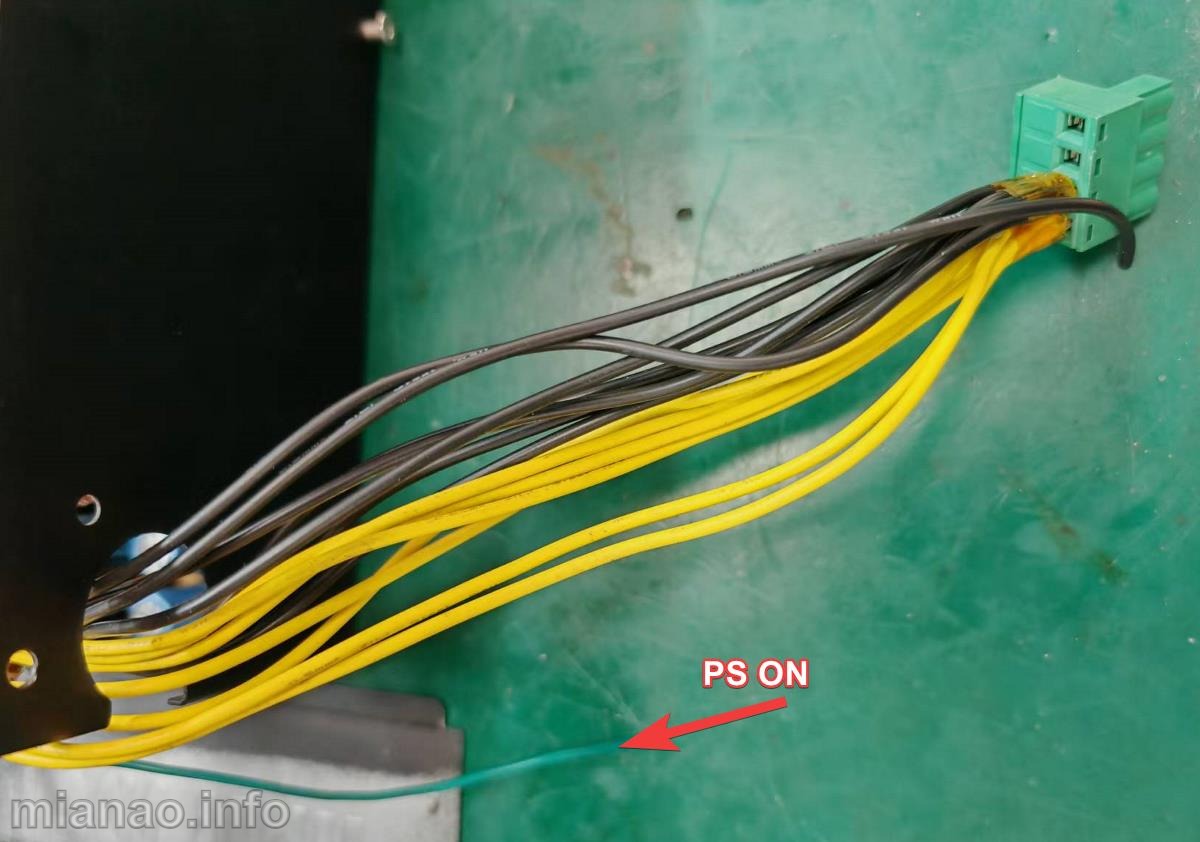

- 拆开外壳,把多余的线剪掉,只留黄线(12V),绿线(PS-ON),黑线(GND)。12V 和 GND 根据线径评估留几根,最后是插到直流稳压电源模块的压接端子里的,多了就插不进去了。
- PS-ON 是电源开启信号,需要一直拉低(GND)。我直接找了一个按钮开关,本来是带红灯的,但用不上。

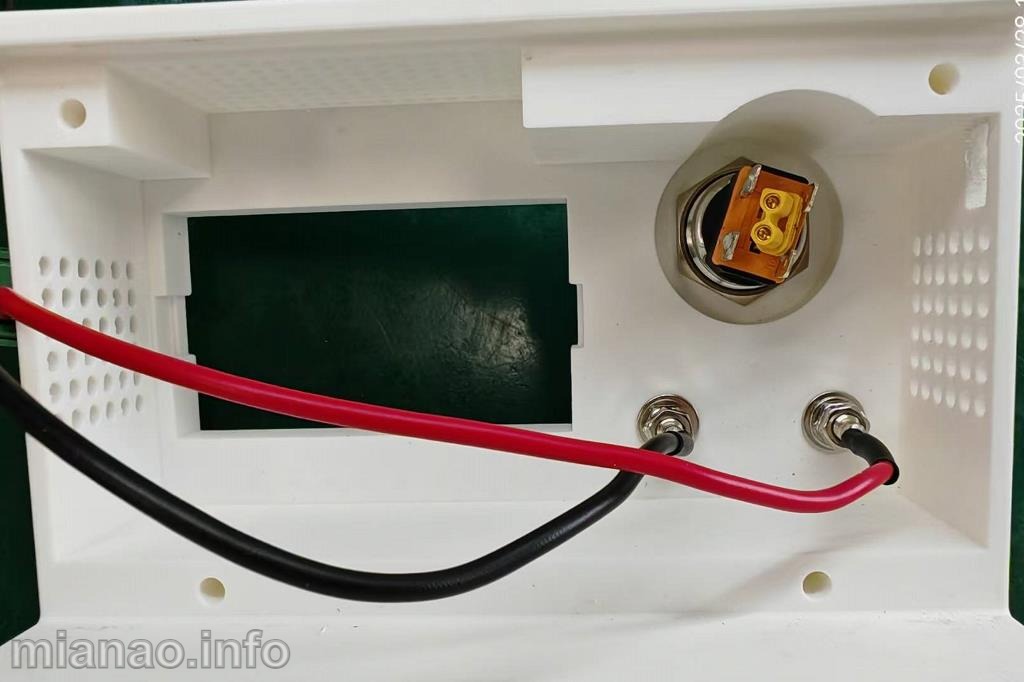

- 输出电源接到两个接线柱上。
- 直流稳压电源模块先插入 3D 打印的外壳里,再连接后面的输入输出线,开机线。

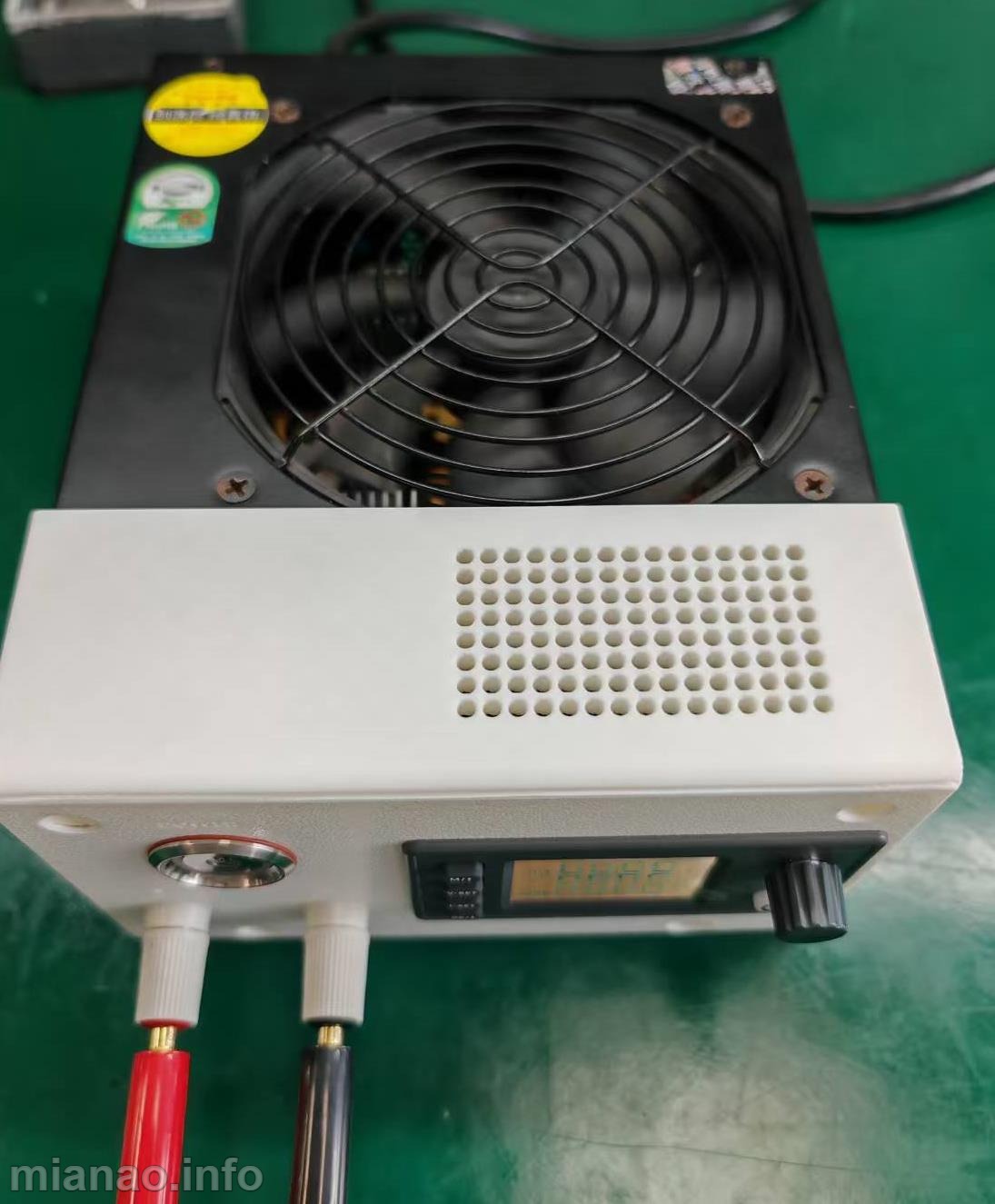

- 锁上前面后面的螺丝,按下开机按钮。
- 上面我打算再贴个防尘网,就比较完美了。
